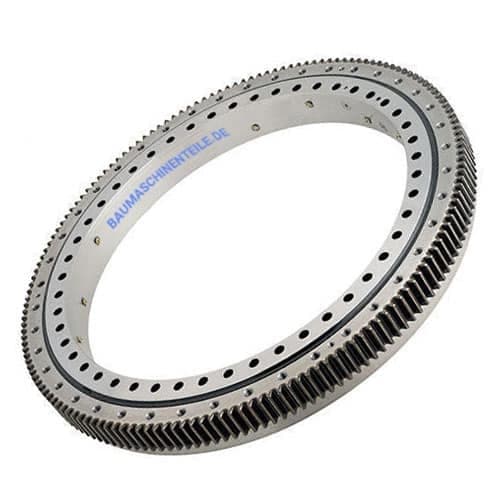

Drehkranz, Drehverbindung, slewing bearing Liebherr 32H Kran, Teilenummer 939501101.
Teilenummer für Liebherr 32H Drehkranz 982853001.
WICHTIG! Vor dem Austauschen des Drehkranzes ist es unbedingt vorgeschrieben die Montageflächen der Oben- und Unterwagen auf Planabweichungen zu kontrollieren!!!
Abmessungen des Drehkranze für Liebherr 32H Teilenummer 939501101
| Aussendurchmesser | : | 1210 mm |
| Innendurchmesser | : | 1000 mm |
| Zähnezahl | : | 148 |
| Zähne | : | Aussenverzahnung |
| Anzahl der Bohrungen Auβenring | : | 48 x Ø17,50 gleicher Abstand |
| Anzahl der Bohrungen Innenring | : | 48 x Ø17,50 gleicher Abstand |
| Höche Auβenring | : | 50 mm |
| Höche Innenring | : | 52 mm |
| Gesamthöhe | : | 66 mm |
| Höhe Zähne | : | mm |
| Gewicht | : | 114 kg |
Damit der Drehkranz Ihres Liebherr 32H Kran nach der Montage richtig funktionieren kann, ist es wichtig, vor der Montage
die Planabweichung der Anschraubfläche zu überprüfen. Wenn die Abweichung zu groß ist, kann es sein, dass nach dem Anziehen
der Schrauben eine Deformierung des Drehkranzes dazu führt, dass er sich nicht mehr richtig drehen kann.
Schmierung
Nach der Installation soll der Drehkranz gut gefettet werden. Fett nacheinander in die Schmiernippel unter gleichzeitigem
Durchdrehen des Drehkranzes drücken, bis sich ein durchgehender frischer Fettkragen unter die Dichtungen bildet. Eine
Nachschmierintervalle hängt im wesentlichen von den vorhandenen Arbeits- und Umweltbedingungen ab. Wichtig ist, dass ein
frischer Fettkragen unter den Dichtungen bleibt und das alte Fett ungehindert austreten kann.
Spiel
Das Spiel erhöht sich mit zunehmendem Verschleiß im Laufbahnsystem. Zur Bestimmung der Spielerhöhung ist es
nötig, eine Basismessung im eingebauten Zustand und vor der ersten Inbetriebnahme durchzuführen. Für das Messen des Spieles
und die Grenzwerte der Spielerhöhung lesen Sie bitte das Dokument “Kippspiel überprüfen“ – es wird mit der Drehkranz geliefert
Wir liefern sämtliche Ersatzteile für Liebherr Baumaschinen!
Bitte aktuellen Preis und Lieferzeit anfragen! PREIS ANFRAGEN
Das Bild ist nur informativ! Die Herstellerangabe und Original-Ersatzteilnummer dienen nur zur Beschreibung.
Anfrage für andere Baumaschinenteile
Liebherr 32H part number for the slewing ring is 939501101.
