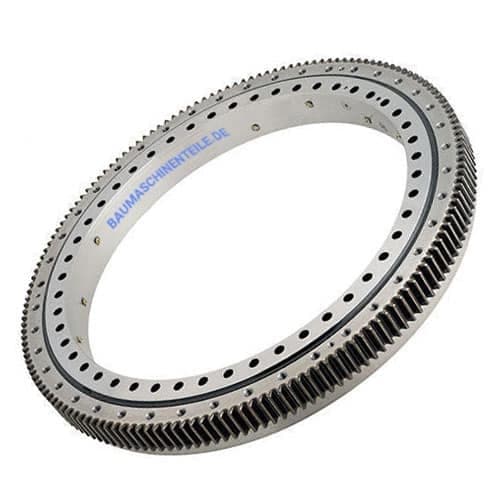

Drehkranz, Drehverbindung, slewing bearing Liebherr R946 Bagger, Teilenummer 90205148.
Neuer Drehkranz, Drehverbindung passend zu den folgende Liebherr Baggern:
– Liebherr R946, Liebherr R946 LC, Liebherr R946 LC-V, Liebherr R946 NLC, Liebherr R946 S-HD, Liebherr R946 VH-HD,
– Liebherr R950 LC-V, Liebherr R950 S-HD.
Liebherr Teilenummer als Referenz: 90205148.
WICHTIG! Vor dem Austauschen des Drehkranzes ist es unbedingt vorgeschrieben die Montageflächen der Oben- und Unterwagen auf Planabweichungen zu kontrollieren!!!
Wir halten es für SEHR empfehlenswert alle Dimensionen/Spezifikationen kontrollieren zu lassen!
Abmessungen für den Drehkranz Liebherr R946, Teilenummer 90205148
| Aussendurchmesser | : | 1465 mm |
| Innendurchmesser | : | 1119 mm |
| Zähnezahl | : | 93 |
| Zähne | : | Innenverzahnung |
| Anzahl der Bohrungen Außenring | : | 42 x Ø26 umgleicher Abstand |
| Anzahl der Bohrungen Innenring | : | 60 x M24 gleicher Abstand |
| Höhe Außenring | : | 104 mm |
| Höhe Innenring | : | 122 mm |
| Gesamthöhe | : | 134 mm |
| Höhe Zähne | : | 105 mm |
| Gewicht | : | 522 kg |
Damit der Drehkranz Ihres Liebherr R946 Bagger nach der Montage richtig funktionieren kann, ist es wichtig, vor der Montage die Planabweichung der Anschraubfläche zu überprüfen. Wenn die Abweichung zu groß ist, kann es sein, dass nach dem Anziehen der Schrauben eine Deformierung des Drehkranzes dazu führt, dass er sich nicht mehr richtig drehen kann.
Schmierung
Nach der Installation soll der Drehkranz gut gefettet werden. Fett nacheinander in die Schmiernippel unter gleichzeitigem Durchdrehen des Drehkranzes drücken, bis sich ein durchgehender frischer Fettkragen unter die Dichtungen bildet. Eine Nachschmierintervalle hängt im wesentlichen von den vorhandenen Arbeits- und Umweltbedingungen ab. Wichtig ist, dass ein frischer Fettkragen unter den Dichtungen bleibt und das alte Fett ungehindert austreten kann.
Spiel
Das Spiel erhöht sich mit zunehmendem Verschleiß im Laufbahnsystem. Zur Bestimmung der Spielerhöhung ist es nötig, eine Basismessung im eingebauten Zustand und vor der ersten Inbetriebnahme durchzuführen. Für das Messen des Spieles und die Grenzwerte der Spielerhöhung lesen Sie bitte das Dokument “Kippspiel überprüfen“ – es wird mit der Drehkranz geliefert
Wir liefern sämtliche Ersatzteile für Liebherr R946 Baumaschinen!
Kontaktieren Sie uns jetzt für einen aktuellen Preis und Lieferzeit! PREIS ANFRAGEN
Das Bild ist nur Informativ! Die Herstellerangabe und Original-Ersatzteilnummer dienen zur Beschreibung.
